GDBT-OL-314蓄电池远程在线监测系统

GDBT-OL-314是武汉国电西高电气有限公司最新一代蓄电池性能在线监控系统，采用先进的一拖一分布式结构方式，能够完全替代人工维护模式，在线监控蓄电池所有的运行参数和性能参数，全面了解蓄电池的性能状态，及时发现落后单体电池，排除安全隐患，保障系统不间断运行。

• 采用先进的分布式一拖一组网模式：每个单体电池安装一个控 模块，每个监控模块通过RS485网线串接起来。监控数据汇集 到组端收敛模块，再由收敛模块将数据传输到显示模块显示。 这种方式安装简单方便，同时售后维护也极其便捷；
• 全面的运行参数和性能参数自动监控：单体电压、单体内阻、 极柱温度、组端电压、电流、环境温度 单体纹波电压、纹波 电流等，是目前市面上功能最全的蓄电池在线监控产品；
• 优化实时告警算法，误告警率为0%：真正帮助客户准确发现故 障电池，及时采取措施排除故障；
• 智能内阻测试功能：具备交流放电法和交流纹波注入法两种内 阻测试模块，能根据系统干扰情况自动选择最优的测试模块， 保证在各种环境下都能准确稳定的测试出蓄电池的真实内阻， 以反映出蓄电池实际性能.
• 蓄电池内部温度监测：直接将温度传感器固定安装在极柱上， 准确反应蓄电池内部温度，及时发现“热失控”电池隐患；
• 智能容量估算：内置先进的容量估算模型，能够在线估算出蓄 电池的实际容量和蓄电池组后备供电时间；
• 蓄电池组在线均衡功能：能自动调节每一节蓄电池的浮充电压，让整组电池的浮充电压保存一致，延长电池使用寿命；
• 放电容量测试支持：能自动判断电池组开始放电，自动记录整个 放电过程和充电过程。因此，用户无需在购买充放电测试所需的 监控设备，节省资金，并且大大减轻维护人员的接线工作量；
• 高度智能化：支持单体模块自动编号功能。只需将单体模块安 装好，系统启动后自动编号，无需人工干预。可大大节省安装 时间，也便于后期故障模块更换及维护；
• 模块和模块之间的通信全部采用RS485方式，保证数据传输稳 定可靠；
• 配备专用APP：支持IOS和安卓系统，能在APP上查看所有的监 控参数和电池组运行情况；
• 单体监控模块工作电流<4mA，在线监控对系统无影响；
• 单体模块之间通信，支持头尾环起，还支持多通道串联（一个 通道最多可支持120节），当通信线路上出现一个断点时，能最 大限度的减少受此断点影响而通信不上的单体模块数量；
• 支持大屏幕智能显示模块（选配）7英寸和10英寸可选，支持在现场 查看所有的监控参数，并且可在现场进行相关监控参数、告警 门限等设置；
• 存储功能：具有存储数据功能，日常数据保存方面，以间隔一 个小时保存一次电池信息为例，数据存储空间能提供至少12个 月的存储量（保存间隔时间可设置），告警数据保存方面，能 保存至少10000条告警信息。充放电数据至少储存100次以上；
• 具备各种接口，支持modbus、TCP/IP、61850等多种通信协 议，支持和其他设备通信进行数据传输；
• 配备B/S、C/S架构的专业蓄电池组在线分析管理平台，能对所 监控的蓄电池组进行站点信息管理、实时监控数 据显示、告警 信息实时显示、历史监控数据记录、历史充放电数据存储、蓄 电池性能分析、趋势分析、统计分析、专业报表等功能；
• 全在线充放电模块(选配)：实现远程全自动充放电测试；

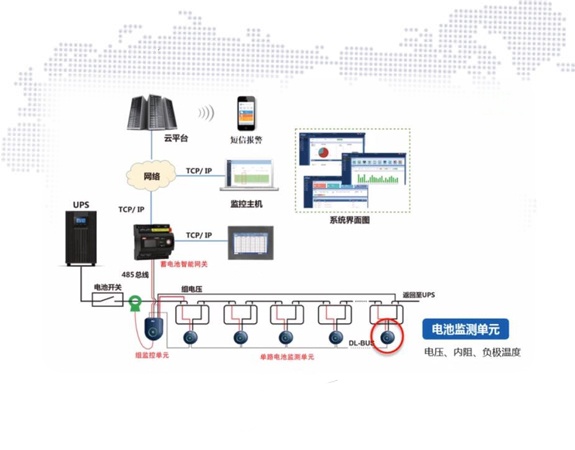

• 系统数据传输方式灵活，监控数据传送可满足任何机房各种传 输、对接需求具体方式如图：

无线智能显示主控	单体监控模块》组端收敛模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
	实际应用可能会有 1,2,3 的组合
有智能显示主控模块	单体监控模块》组端收敛模块 》显示主控模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
	实际应用可能会有 1,2,3 的组合

系统数据传输连接图
